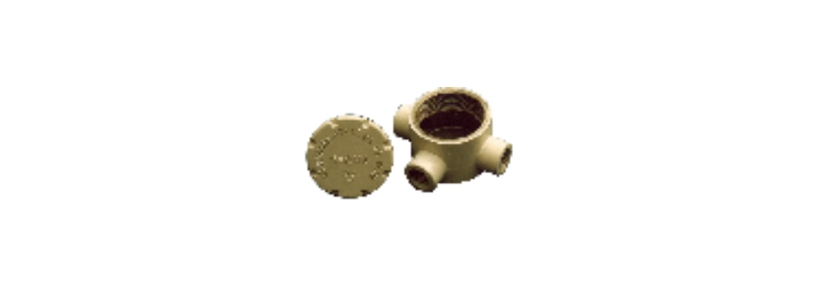

Коробки алюминиевые взрывозащищенные типов ККА-20; КТА-20; КПА-20; ККА-25; КТА-25; КПА-25

Каталог / Изделия для электропроводов и кабельных линий

Предназначены для установки внутри них электрических устройств и компонентов.

Область применения — коробки являются Ех-компонентами и предназначены для установки с электрическими

компонентами во взрывоопасных зонах классов 1 и 2 по ГОСТ IЕС 60079-10-1-2011 согласно маркировке

взрывозащиты электрооборудования, ГОСТ IЕС 60079-14-2013 и других нормативных документов,

регламентирующих применение оборудования в потенциально взрывоопасных средах.

Маркировка взрывозащиты Ех d IIC U по ГОСТ 31610.0-2012.

Степень защиты IР54 по ГОСТ14254-2015.

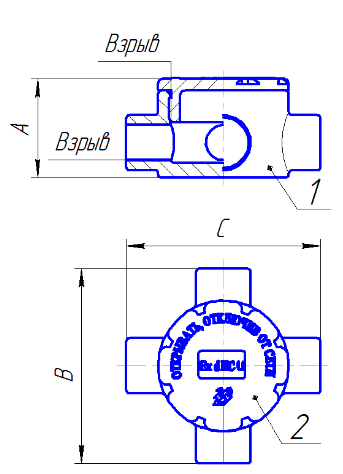

Рисунок 1

Коробка крестовая алюминиевая

типа ККА-20, ККА-25.

1- корпус, 2- крышка

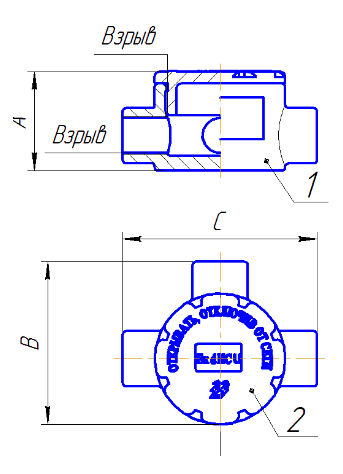

Рисунок 2

Коробка тройниковая алюминиевая

типа КТА-20, КТА-25.

1- корпус, 2- крышка

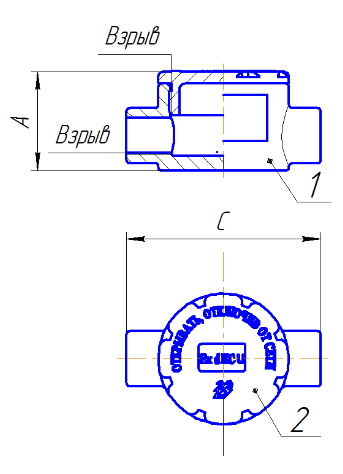

Рисунок 3

Коробка проходная алюминиевая

типа КПА-20, КПА-25.

1- корпус, 2- крышка

Наименование коробки	Тип	Размеры, мм			Условный проход трубы, мм	Резьба в патрубках	Масса, кг не более	Рисунок
Наименование коробки	Тип	L	H	B	Условный проход трубы, мм	Резьба в патрубках	Масса, кг не более	Рисунок
Коробка крестовая алюминиевая	ККА-20 УХЛ1	68	134	134	20	G ¾» -B	0,860	1
Коробка тройниковая алюминиевая	КТА-20 УХЛ1	68	112	134			0,810	2
Коробка проходная алюминиевая	КПА-20 УХЛ1	68	-	134			0,760	3
Коробка крестовая алюминиевая	ККА-25 УХЛ1	80	160	160	25	G1» -B	1,215	1
Коробка тройниковая алюминиевая	КТА-25 УХЛ1	80	134	160			1,165	2
Коробка проходная алюминиевая	КПА-25 УХЛ1	80	-	160			1,115	3
