Сальники

Сальники

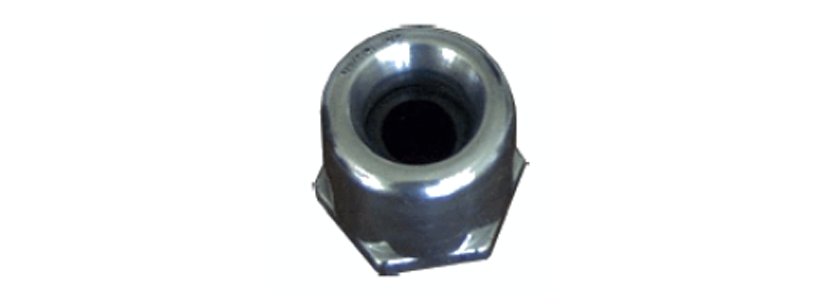

Предназначены для уплотнения мест ввода проводов или кабелей в оболочки электротехнических изделий. Изготавливаются сальники из алюминиевого сплава.

Степень защиты IР65 по ГОСТ14254.

Вид климатического исполнения У2 по ГОСТ15150.

ТипМесто установки

Наружный

диаметр

кабеля, мм

Резьба, dРазмеры, мм

Масса, кг


LSDd1

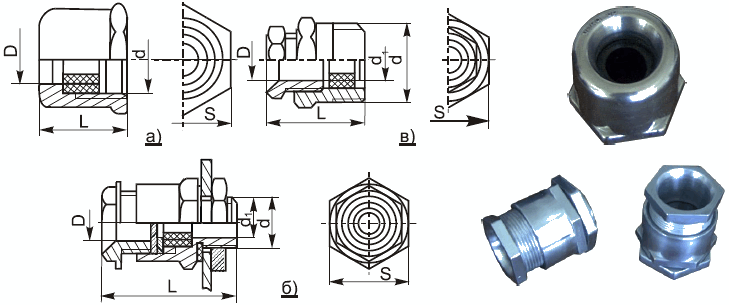

Трубные (рис.а)
У258

На трубах, снабжённых

резьбой

 8 - 16 3/4» 30 32 16 - 0,039
У259 16 - 22 1» 35 41 22 - 0,076
У260 22 - 32 11/2» 50 55 32 - 0,190
Привертные (рис.б)
У261

В отверстиях оболочек

электротехнических

изделий со стенкой

толщиной не более 5 мм

 6 - 12  М18 43  27 14  12  0,045
У262  8 - 16 М22 47  32  20  16  0,070
У263  16 - 22  М30  58  41  25 22  0,117
У667  22 - 32  М42  70 55 36 32  0,170
У668  29 - 40  М48 76  70  45 40  0,360
Ввертные (рис.в)
У264

На патрубках и трубах,

снабжённых внутренней

резьбой, а также

в отверстиях оболочек

электротехнических

изделий со стенкой

толщиной более 5 мм

 6 - 12 3/4» 33 27 14 12 0,034
У265 8 - 16 1» 36 36 20 16 0,047
У266 16 - 22  1 1/2» 43 46 25 22 0,090
