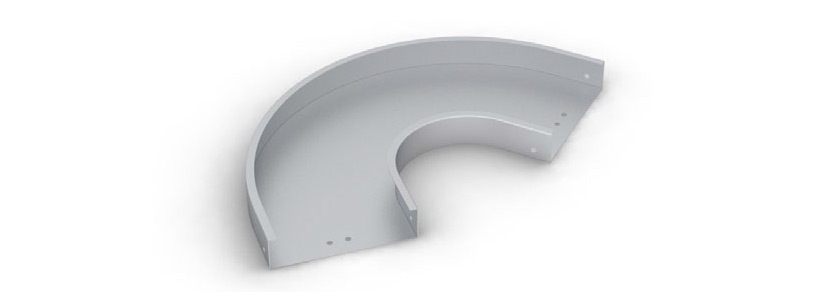

Угол плавный плоский ЛЗУ

Угол плавный плоский ЛЗУ

Применяется для поворота трассы в целях предохранения кабеля от перегибов, повреждений.

Для соединения углов с лотком, либо с другими элементами кабеленесущих систем применяется соединительный профиль (на 1 угол используется 2 соединительных профиля), либо соединительные пластины (на 1 угол – 4 пластины).

  • Для лотка, шириной (В): 50, 100, 150, 200, 250, 300, 350, 400, 450, 500, 550, 600 мм;
  • Высота борта (Н): 50, 65, 70, 80, 100, 150, 200 мм;
  • Угол: 45, 90, 135 градусов;
  • Толщина стали: 0,55; 0,7; 1,0 мм.
Наименование    Ширина B [мм]Высота H [мм]Толщина металла S [мм]Масса [кг]Кол-во в упаковке [шт]
ЛЗУ90 50х50-1,0 50 50 1,0  0,778 5
ЛЗУ90 100х50-1,0 100 50 1,0  0,905 5
ЛЗУ90 200х50-1,0 200 50 1,0  1,433 5
ЛЗУ90 300х50-1,0 300 50 1,0  2,100 3
ЛЗУ90 400х50-1,0 400 50 1,0  2,800 3
ЛЗУ90 500х50-1,0 500 50 1,0  3,710 1
ЛЗУ90 100х65-1,0 100 65 1,0  1,050 5
ЛЗУ90 200х65-1,0 200 65 1,0  1,530 5
ЛЗУ90 300х65-1,0 300 65 1,0  1,530 3
ЛЗУ90 400х65-1,0 400 65 1,0  3,000 3
ЛЗУ90 500х65-1,0 500 65 1,0  3,900 1
ЛЗУ90 600х65-1,0 600 65 1,0  4,900 1
ЛЗУ90 100х80-1,0 100 80 1,0  1,150 5
ЛЗУ90 200х80-1,0 200 80 1,0  1,633 5
ЛЗУ90 300х80-1,0 300 80 1,0  2,350 3
ЛЗУ90 400х80-1,0 400 80 1,0  2,910 3
ЛЗУ90 500х80-1,0 500 80 1,0  4,100 1
ЛЗУ90 600х80-1,0 600 80 1,0  5,100 1
ЛЗУ90 100х100-1,0 100 100 1,0  1,300 3
ЛЗУ90 200х100-1,0 200 100 1,0  1,800 3
ЛЗУ90 300х100-1,0 300 100 1,0  2,800 3
ЛЗУ90 400х100-1,0 400 100 1,0  3,260 3
ЛЗУ90 500х100-1,0 500 100 1,0  4,200 1
ЛЗУ90 600х100-1,0 600 100 1,0  5,300 1
